앵커 시방서 용어 및 정리

가. GROUND ANCHOR

Ground Anchor(이하 단순히 Anchor라고 한다.)란 구조물에서의 인장력을 지반에 전달하고 이것을 정착시키기 위하여 설치되는 것으로 Anchor체, 인장부, Anchor 두부에 의해서 구성되는 구조체의 총칭이다.

Anchor 체란 인장부에서의 인장력을 지반과의 마찰저항 또는 지압 저항에의해 지반에 전달시키기 위하여 설치되는 저항부분이다.
Anchor 두부란 구조물에서의 힘을 인장력으로 인장부에 무리없이 전달시키기 위한 부분이다.

나. Anchor 길이

Anchor길이란 Anchor 전체의 길이를 말하며, Anchor 정착 길이 Lb(Bond Length)와  Anchor 자유 길이 Lf(Free Length)로 되어 있다.  Anchor체 정착 길이란 Anchor체의 길이를 말하며 Anchor 자유 길이란 Anchor체와 Anchor 두부와의 길이를 말한다.

다. Anchor체 지름(Da)

Anchor 지름이란 Anchor체의 유효한 직경을 말한다.

라. 인장재 정착 길이(Lb), 인장재 자유길이(Lf)

인장재 정착길이란 인장력을 Anchor체에 전달시키는 부분의 인장재 길이를 말한다. 인장재 자유길이란 Anchor 두부에 가해지는 인장력을  Anchor체까지 전달시키는 부분의 인장재의 길이를 말한다.

마. 인장재의 지름 (D)

인장재 지름이란 인장재의 공칭지름을 말한다.

바. ANCHOR각

Anchor각이란 어떤 기준면에 대한 Anchor 설치각도를 말한다. Anchor각에는  Anchor 경사각(a)과 Anchor 수평각(s)이 있다.

사. Anchor 간격

Anchor체의 최소중심간거리를 Anchor체 간격 (a), Anchor두부의 중심간거리를 Anchor 두부간격 (b) 이라고 한다.



아. 천공길이

천공 길이란 Anchor설치를 위하여 실제로 천공하는 모든 길이를 말한다.



자. 천공지름 (Ds)

천공 지름이란 천공피트의 공칭경을 말한다.

차. 확공지름 (De)

확공지름이란 천공직경을 부분적으로 확대한 경우, 그 공칭 확공치수를 말한다.

카. 주입 및 가압

주입이란 지반내에 Grout(주입재)를 넣는 것을 말하며, Anchor체를 조성하기 위하여 실시하는 것을 1차 주입이라 한다.

가압이란 주입 때에 Packer 등을 이용하여 Grout에 압력을 가하는 것을 말한다.

---

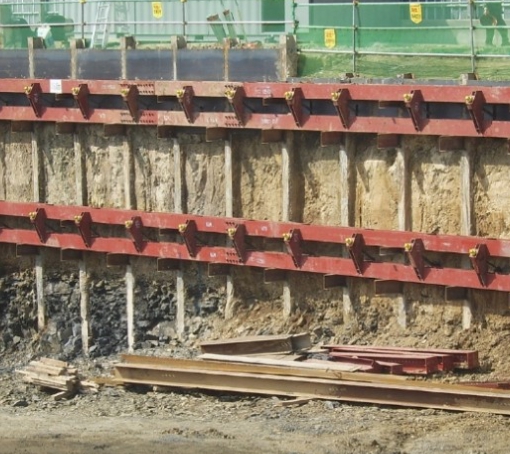

앵커-현장사진
